Задвижки стальные литые клиновые Т/Ф 30С41НЖ
Показатели назначения 30с41нж
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и
газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от −40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: −40°С

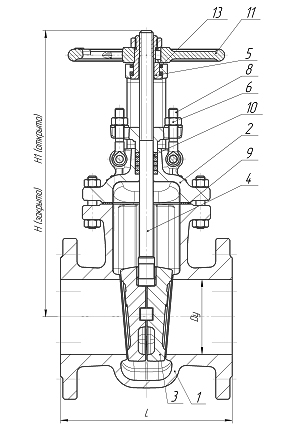

Материальное исполнение 30с41нж
1. Корпус: сталь 25Л, 35Л
2. Крышка: сталь 25Л, 35Л
3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
4. Шпиндель: сталь 20Х13
5. Гайка шпинделя: сталь 35, 40Х
6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности
не ниже 5 по ГОСТ 1759.5—87
7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности
не ниже 5.6 по ГОСТ 1759.5—87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом
и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника: АГИ, ТРГ
11. Маховик: сталь25Л
12. Наплавка на кольце в корпусе: 07Х25Н13
13. Наплавка на клине: 13Х25Т

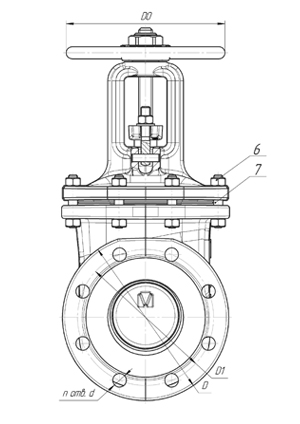

Габаритные размеры 30с41нж
Диаметр, мм L, мм D, мм D1, мм n d, мм H, мм H1, мм DO Масса, кг
50 180 160 125 4 18 290 355 160 17
80 210 195 160 8/4 18 360 425 160 29
100 230 215 180 8 18 390 490 210 39
125 255 245 210 8 18 470 600 210 61
150 280 280 240 8 22 565 715 320 83
200 330 335 295 12 22 695 900 320 124
250 450 405 355 12 26 855 1120 400 242
300 500 460 410 12 26 1000 1310 460 315
350 550 520 470 16 26 1220 1570 460 465
400 600 580 525 16 30 1440 1850 502 640
|
